O relé supervisor de bobinas foi desenvolvido para monitorar o funcionamento contínuo das bobinas de abertura ou fechamento de disjuntores de média e alta tensão proporcionando o aumento da confiabilidade do sistema elétrico.

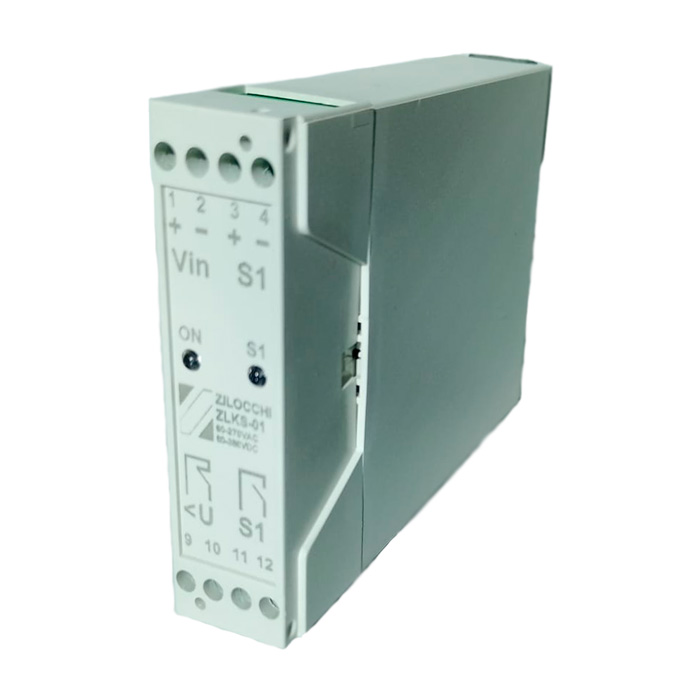

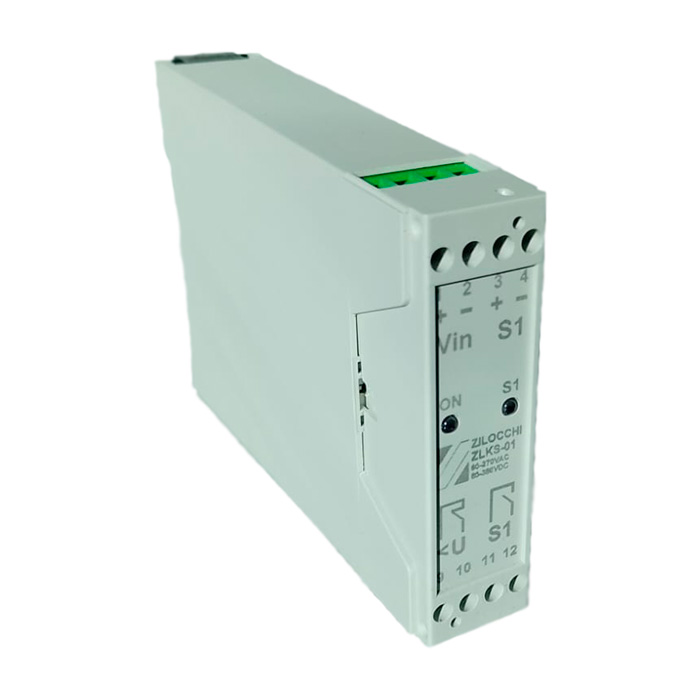

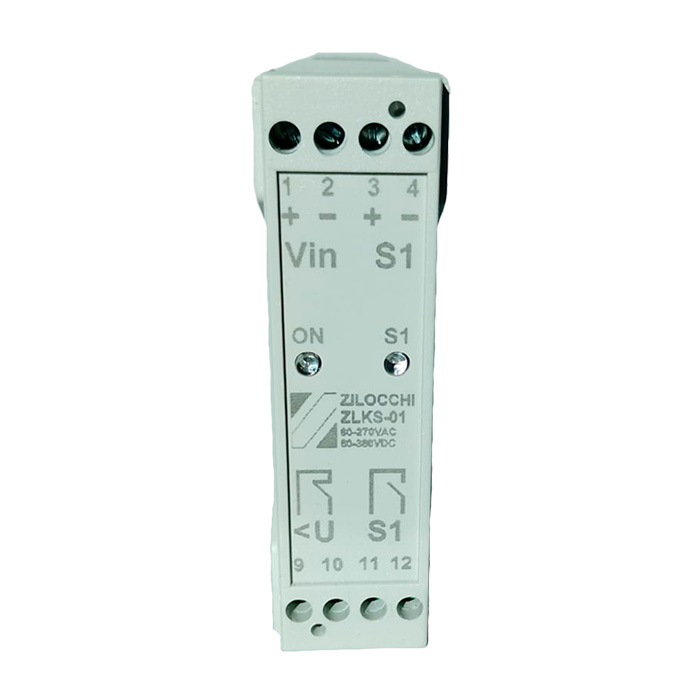

O modelo ZLKS-01 tem como vantagem supervisionar 1 bobina dedicada do disjuntor. Por exemplo, o usuário poderá instalar 3 unidades separadas e independentes para o monitoramento completo (2 de abertura + 1 de fechamento). Além disso, o relé supervisor ZLKS-01 traz o benefício da sinalização visual através de led (identificação da bobina). O equipamento pode operar com exclusivo range de tensão, variando entre 60 à 270Vca ou 60 à 380Vcc.
Além da versão com 1 (um) canal, temos também o modelo com 3 (três) canais fazendo o monitoramento de até três bobinas por relé.
O relé supervisor ZLKS-01 traz o benefício da sinalização visual através de led (identificação da bobina). O equipamento pode operar com exclusivo range de tensão, variando entre 60 à 270Vca ou 60 à 380Vcc.
Em atendimento a Resolução Normativa ANEEL n.583, sua utilização contribui com a eliminação de ocorrências de indisponibilidade não programada em subestações as quais estes disjuntores estão operando.
Nossos Diferenciais:
Homologado e empregado há mais de 10 anos por fabricantes e empresas de GTD do Brasil e América Latina;
Supervisiona uma única bobina por relé;
LED e contato individual para sinalização da falha da bobina;
Dispositivo equipado com circuito que evita a sinalização indevida durante o fechamento do disjuntor;
Faixa ampliada de operação VDC / VAC;
Produto 100% nacional;
Garantia de 1 ano.
Dados Técnicos:

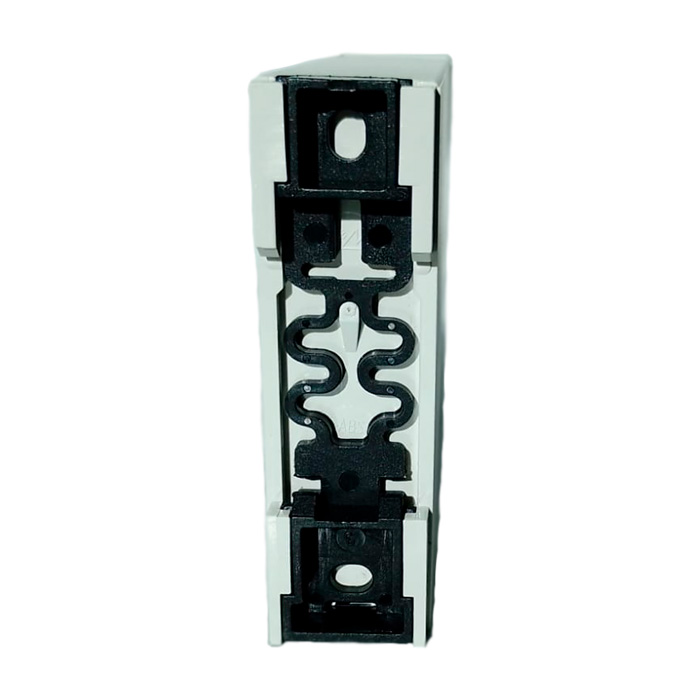

Montagem: Sobre trilho DIN 35 mm com trava de segurança para vibração;
Dimensões: Largura: 22,5 mm, Altura: 75 mm, Profundidade: 110 mm;
Bornes: Entrada de até dois cabos flexíveis 1,5 mm² ou 2,5 mm² com terminais crimpados;
Consumo: < 1W;
Tensão de alimentação (terminal Vin): 60 à 270VAC (50/60Hz) ou 60 à 380VDC;
Tensão máxima de disparo das bobina: 300VDC;
Corrente de supervisão nas bobinas do disjuntor: < 1mA;
Temperatura de operação: -10 à +75°C;
Corrente máxima nos terminais dos relés de monitoração: (U<, S1): 16A;
Resistência da bobina supervisionada: 0 – 10kΩ;
Tensão Aplicada (IEC 60255-5): 2 kV 60Hz 1min fase + terra;
Classe de proteção: IP20;
Material: Anti-chama.
Consulte-nos também sobre o modelo ZLKS-02 para supervisão de até 3 bobinas simultâneas e independentes, e também sobre modelos com a inversão dos contatos.
