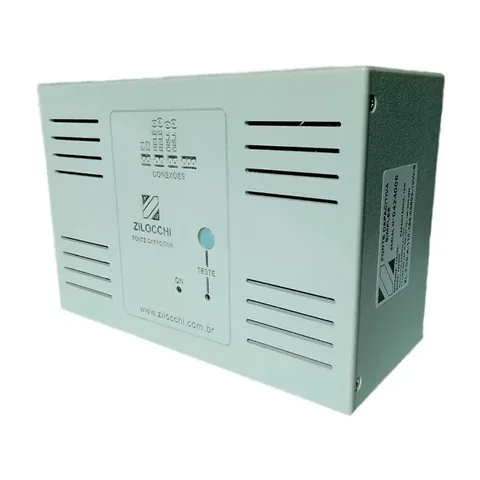

Fontes capacitivas série ZL-FCE – Fontes capacitivas com saída especial

Indicada para alimentação de relés de proteção, ao ser utilizada seu banco de capacitores libera a energia armazenada suprindo a deficiência da tensão e permitindo a atuação emergencial do dispositivo.

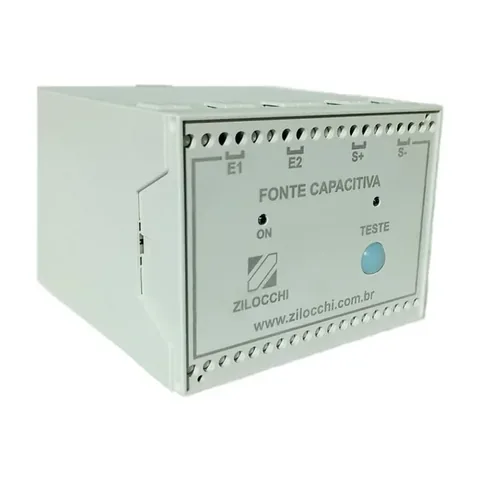

Terminais de ligação:
Há quatro terminais disponíveis.
Nos modelos com tensão DC na entrada, os terminais E+ e E- são os terminais de alimentação da fonte.
Já nos modelos com tensão AC na entrada, os terminais E1 e E2 são os terminais de alimentação da fonte.
S+ e S- são os terminais de saída da fonte.

Associação:
A fonte capacitiva pode ser associada com várias outras a fim de se obter uma maior energia armazenada.

Características das fontes capacitivas série ZL-FCE

Trabalha com tensão DC e AC (sugestões de modelo na tabela abaixo);
Tolerância da tensão de entrada -20% +10%;
Tolerância da tensão de saída -20% +10%;
Tolerância da capacitância ±10%;
Frequência de trabalho: 50 ∼ 60Hz (para os modelos com entrada AC);
Fixação em trilho DIN TS 35 mm (padrão);
Indicação luminosa de funcionamento;
Composto por capacitores de alta qualidade;
Bornes com entrada de até dois cabos flexíveis 1,5 mm² ou 2,5 mm² com terminais crimpados;
Excelente custo x benefício;
Garantia de 1 ano.
As fontes capacitivas com saída especial são especificadas de acordo com a nomenclatura abaixo. Para configurações específicas consulte-nos.
