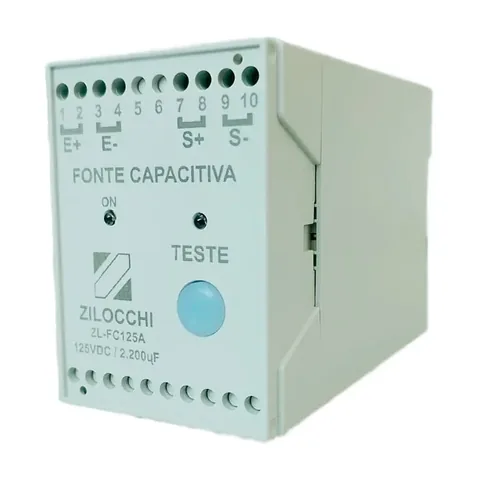

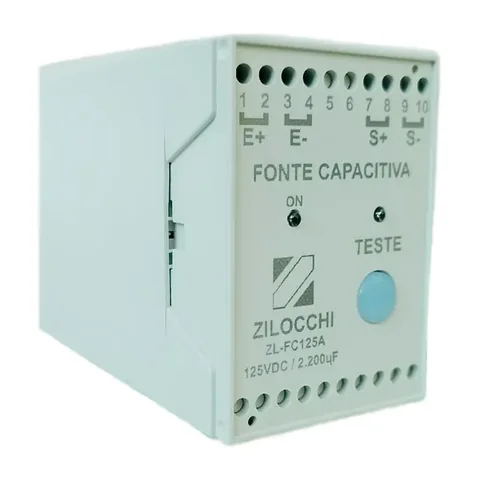

Fonte capacitiva para Trip 125V – ZL-FC125A
Em atendimento a NBR 14039 , a fonte capacitiva Zilocchi modelo ZL-FC125A é utilizada quando se deseja uma fonte auxiliar que forneça energia em um curto espaço de tempo. Ela pode ser utilizada para fornecer energia para TRIP de disjuntor (comando de desligamento).
Fonte capacitiva para Trip 125V – ZL-FC125A
Princípio de Funcionamento:
Quando acontece uma falha ou desvio da tensão na carga, o banco de capacitores libera a energia armazenada a fim de suprir a deficiência da tensão, evitando danos por variações bruscas de tensão.

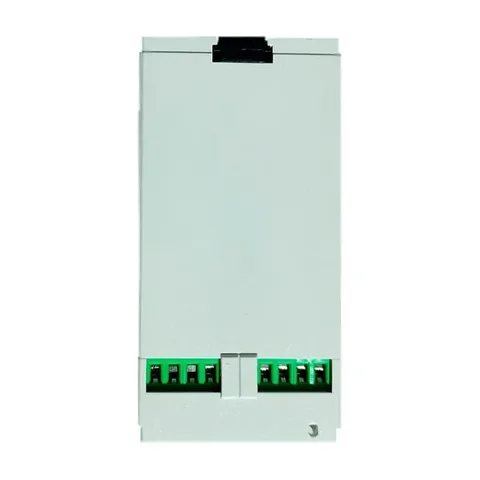

Terminais de ligação:

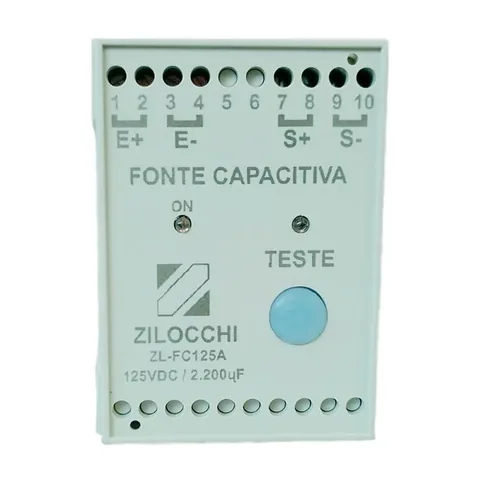

Há quatro terminais disponíveis. Dois para a entrada da alimentação (E+ e E-) e dois destinados a saída (S+ e S-). Possui ainda um botão frontal que quando pressionado acende um LED vermelho indicando que a energia está armazenada nos capacitores da fonte . Possui também um LED verde (ON) indicando que a fonte capacitiva está alimentada.
Características da fonte ZL-FC125A:
Homologado e empregado por fabricantes GTD do Brasil e América Latina;
Tensão máxima contínua: 125VCC (-20 +10%);
Tensão máxima alternada: 90VAC (±10%);
Capacitância do banco: 2200μF – Outros valores de capacitâncias sob consulta;
Indicação luminosa de funcionamento (ON);
Indicação luminosa de teste do capacitor;
Fixação em trilho DIN TS 35mm;
Composto por capacitores de alta qualidade;
Leve, robusto e compacto;
Bornes com entrada de até dois cabos flexíveis 1,5 mm² ou 2,5 mm² com terminais crimpados;
Excelente custo x benefício;
Material anti-chama;
Chave TESTE do tipo push botton;
Dimensões: 55mm (L) X 109,5mm (C) X 75mm (A);
Peso de 280g;
Garantia de 1 ano.

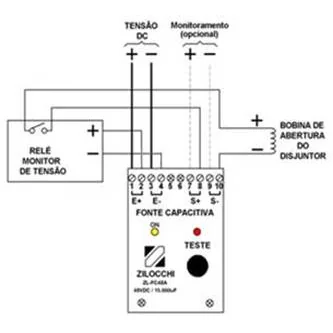

Exemplo de ligação:
