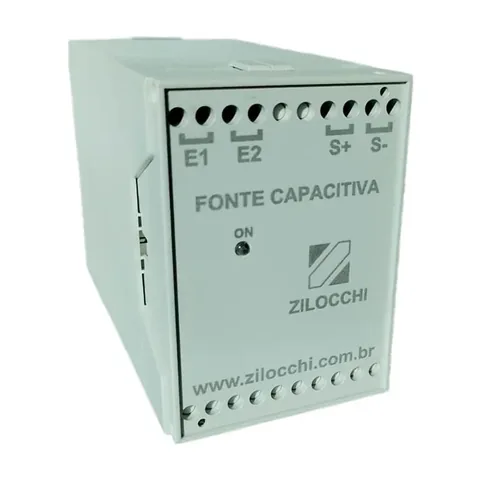

Fontes capacitivas série ZL-FCS – Fontes capacitivas com saída simples

Descrição geral

Em atendimento a NBR 14039, as fontes capacitivas com saída simples série ZL-FCS são utilizadas quando deseja-se uma fonte auxiliar que forneça energia em um curto espaço de tempo.
Ela deve ser utilizada para fornecer energia para TRIP de disjuntor (comando de desligamento).

Princípio de funcionamento:

Quando acontece uma falha ou desvio da tensão na carga, o banco de capacitores libera a energia armazenada, a fim de suprir a deficiência da tensão, evitando danos por variações bruscas de tensão.

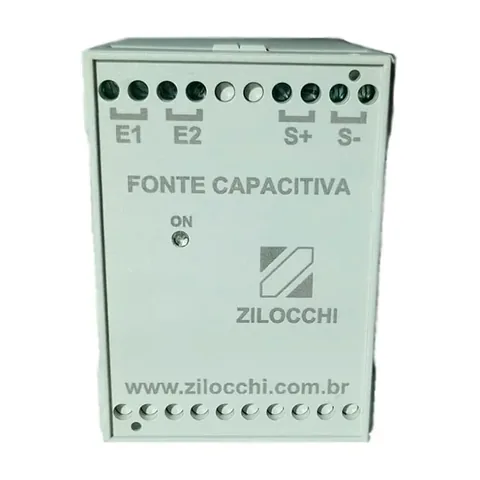

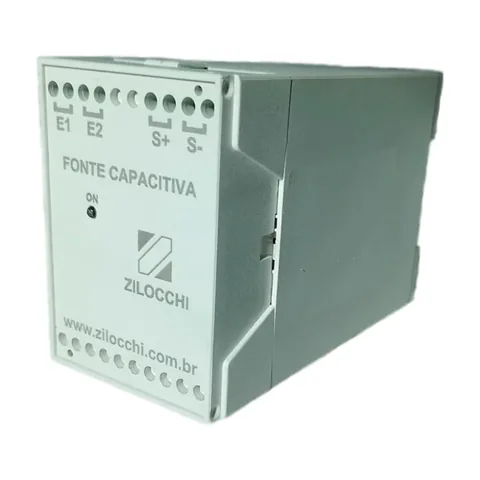

Terminais de ligação:

Há quatro bornes disponíveis.
Nos modelos com entrada DC, os terminais E+ e E- são destinados a alimentação da fonte.
Já nos modelos com alimentação AC, as entradas E1 e E2 são os terminais de alimentação da fonte.
As saídas das fontes estao disponiveis nos bornes S+ e S-.

O botão de “TESTE” quando pressionado acende o led indicando que a energia está armazenada nos capacitores.

Associação:

As fontes capacitivas podem ser associadas com várias outras a fim de se obter uma maior energia armazenada.

Características das fontes capacitivas série ZL-FCS

Homologado e empregado por fabricantes GTD do Brasil e América Latina;
Trabalha com tensão DC e AC (Input) e DC (Output) de acordo com o modelo;
Tolerância da tensão de entrada -20% +10%;
Tolerância da tensão de saída -20% +10%;
Tolerância da capacitância ±10%;
Frequência de trabalho: 50 ∼ 60Hz (para os modelos com entrada AC);

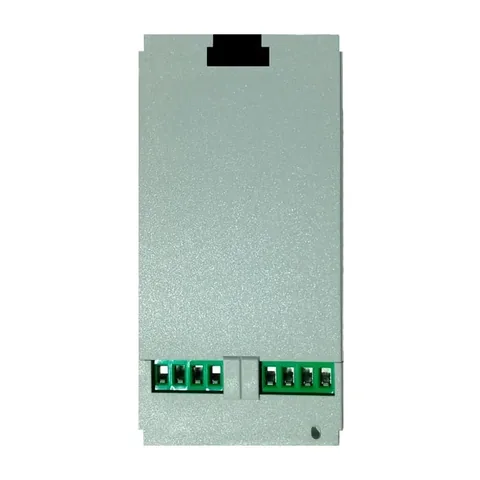

Fixação em trilho DIN TS35 (padrão) ou modelos dedicados para painel frontal;
LED ON indicando funcionamento;
Chave TESTE com indicação de carga;
Composto por capacitores de alta qualidade;
Leve, robusto e compacto;
Bornes com entrada de até dois cabos flexíveis 1,5 mm² ou 2,5 mm² com terminais crimpados;
Excelente custo x benefício;
Material anti-chama;
Garantia de 1 ano.
